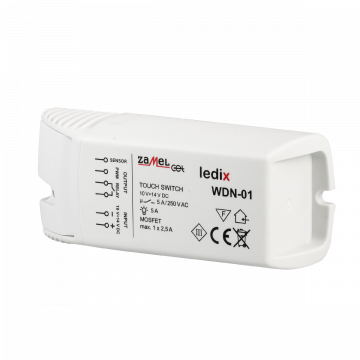

Berührungsschalter 14V WDN-01 Ledix Zamel
- Berührungsschalter 14V WDN-01 Ledix Zamel
Berührungsschalter 14V WDN-01 Ledix Zamel
Der WDN-01 wird dazu verwendet, das Licht mittels eine Berührung ein- und auszuschalten. Der Schalter verfügt über einen Sensor mit einem 1,5 m langen Kabel, das an die leitenden Komponenten der Beleuchtungssysteme angeschlossen ist. Der Schalter WDN-01 wird mit 10÷14 V DC versorgt. Der verfügt über einen PWM-Ausgang für den direkten Anschluss des NO-freien Relais mit einer maximalen Belastung von 5 A. Es ist möglich, über den Relaisausgang jeden Empfänger (herkömmliche Glühbirnen, Halogenlampen) ein-/auszuschalten. Über den PWM-Ausgang stehen neben dem Einschalten/Ausschalten auch das Erhellen/Dimmen zur Verfügung. Der Relaisausgang arbeitet parallel zum PWM-Ausgang. Der WDN-01 verfügt über kleine Abmessungen und ist zur Aufputzmontage bestimmt. Es wird empfohlen, den WDN-01 zur Steuerung der Beleuchtung in Küchen- und Badmöbeln zu verwenden. Das Gerät kann auch auf brennbaren Materialien, z.B. Holz, Möbelbrettern und Gipskarton, befestigt werden.
Technische Daten:
| Stromversorgung | 10 ÷ 14 V DC |
|---|---|
| Leistungsaufnahme | 0,25 W |
| Anzahl der Kanäle | 1 |
| Last PWM-Ausgang – max. | 2,5 A |
| Auflösung PWM-Ausgang | 9-bit |
| Last des Relaisausgangs - max. | 5 A / 250 V AC |
| Länge des Sensors | 1,5 m |
| Relaiskontakt | 1xNO 5 A / 250 V AC 1250 VA AC1 |
| Ausgangstyp | spannungsfrei - NO |
| Querschnitt der Verbindungskabel | Bis 2,5 mm2 |
| Betriebstemperatur | -10° ÷ +55 °C |
| Schutzart | IP20 |
| Schutzklasse | III |
| Abmessungen [mm] | 44 x 108 x 33 |
