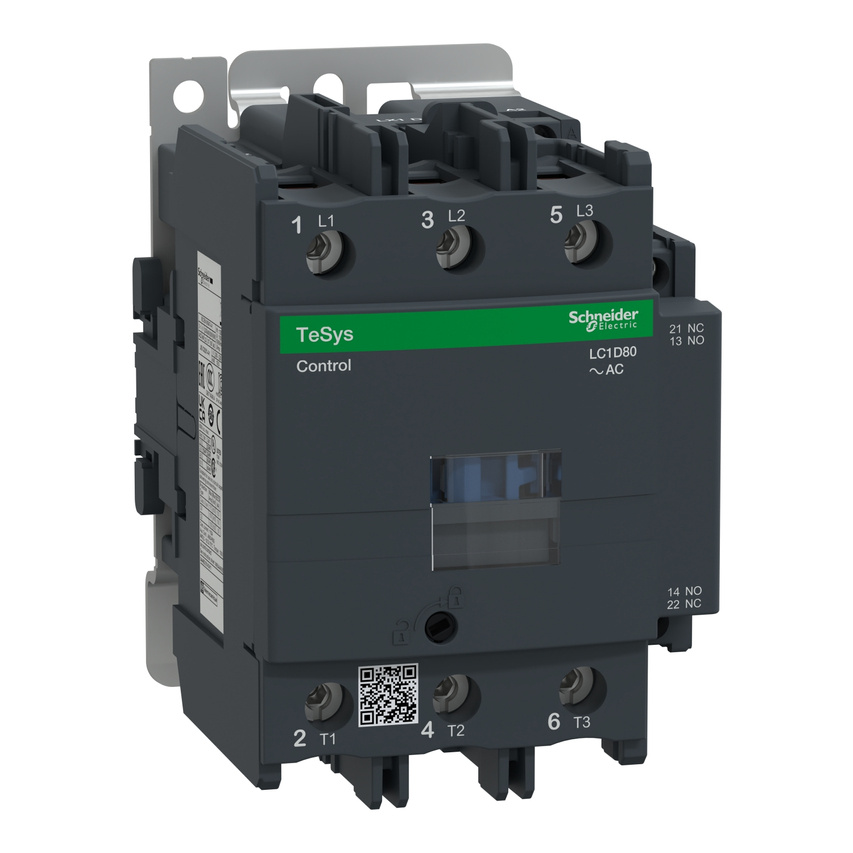

Leistungsschütz TeSys D AC3 80A 3P 1NO 1NC Spule 230VAC Schraubanschluss Schneider LC1D80P7

TeSys

TeSys D

Schütz

LC1D

Motorsteuerung
Widerstandslast

AC-1
AC-3
AC-4

3P

3 NO

<= 690 V Wechselstrom (AC) dla Hauptstromkreis
<= 300 V DC 25...400 Hz dla Hauptstromkreis

125 A (<= 60 °C) w <= 440 V Wechselstrom (AC) AC-1 dla Hauptstromkreis
80 A (<= 60 °C) w <= 440 V Wechselstrom (AC) AC-3 dla Hauptstromkreis

22 kW w 220...230 V Wechselstrom (AC) 50/60 Hz AC-3
37 kW w 380...400 V Wechselstrom (AC) 50/60 Hz AC-3
45 kW w 660...690 V Wechselstrom (AC) 50/60 Hz AC-3
45 kW bei 415...440 V AC 50/60 Hz AC-3
55 kW bei 500 V AC 50/60 Hz AC-3
45 kW bei 1000 V AC 50/60 Hz AC-3
15 kW bei 400 V AC 50/60 Hz AC-4

20 HP w 200/208 V Wechselstrom (AC) 50/60 Hz für 3 Phasen Motor
7,5 HP w 115 V AC 50/60 Hzdo1 faza Motori
15 HP bei 230/240 V AC 50/60 Hzdo1 faza Motori
25 HP bei 230/240 V AC 50/60 Hzdo3 fazy Motori
60 HP w 460/480 V AC 50/60 Hzdo3 fazy Motori
60 HP w 575/600 V AC 50/60 Hzdo3 fazy Motori

AC 50/60 Hz

230 V AC 50/60 Hz

1 NO + 1 NC

entspricht IEC 60947

III

125 A w <= 60 °C für Stromversorgungsschaltungen
10 A w <= 60 °C Signalschaltkreis

1100 A w 440 V für Stromversorgungsschaltungen entspricht IEC 60947
140 A Wechselstrom (AC) Signalschaltkreis entspricht IEC 60947-5-1
250 A Starr Strom (DC) Signalschaltkreis entspricht IEC 60947-5-1

1100 A w 440 V für Stromversorgungsschaltungen entspricht IEC 60947

135 A <= 40 °C 10 min. Hauptstromkreis
100 A 1 s Signalschaltkreis
120 A 500 ms Signalschaltkreis
140 A 100 ms Signalschaltkreis
640 A <= 40 °C 10 s Hauptstromkreis
990 A <= 40 °C 1 s Hauptstromkreis
320 A <= 40 °C 1 min. Hauptstromkreis

160 A gG w <= 690 V koordynacja typ 2 für Stromversorgungsschaltungen
200 A gG w <= 690 V koordynacja typ 1 für Stromversorgungsschaltungen
10 A gG Signalschaltkreis entspricht IEC 60947-5-1

0,8 m? w 50 Hz - Ith 125 A dla Hauptstromkreis

1000 V für Stromversorgungsschaltungen entspricht IEC 60947-4-1
600 V für Stromversorgungsschaltungen Zertifizierungen CSA
600 V für Stromversorgungsschaltungen Zertifizierungen UL
690 V Signalschaltkreis entspricht IEC 60947-1
600 V Signalschaltkreis Zertifizierungen CSA
600 V Signalschaltkreis Zertifizierungen UL

0,8 MZyklen 125 A AC-1 przy Ue <= 440 V
1,5 MZyklen 80 A AC-3 przy Ue <= 440 V

5,1 W AC-3
12.5 W AC-1

Mit

Platte
Schiene

CSA C22.2 Nr 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

BV
CCC
CSA
DNV
GL
GOST
LROS (Lloyds register of shipping - Lloyds-Schiffsregister)
RINA
UL

Steuerkreis : Schraubklemmung 2 Kabel (Kabel) 1...2.5 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Steuerkreis : Schraubklemmung 1 Leitung(en) 1...4 mm² - Kabelsteifigkeit: flexibel - ohne Aderendhülse
Steuerkreis : Schraubklemmung 2 Kabel (Kabel) 1...4 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Steuerkreis : Schraubklemmung 1 Leitung(en) 1...4 mm² - Kabelsteifigkeit: starr - mit Kabelschuh
Steuerkreis : Schraubklemmung 2 Kabel (Kabel) 1...4 mm² - Kabelsteifigkeit: starr - mit Kabelschuh
Steuerkreis : Schraubklemmung 1 Leitung(en) 1...2.5 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Hauptstromkreis : Stecker 1 Leitung(en) 4...50 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Hauptstromkreis : Stecker 2 Kabel (Kabel) 4...25 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Hauptstromkreis : Stecker 1 Leitung(en) 4...50 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Hauptstromkreis : Stecker 2 Kabel (Kabel) 4...16 mm² - Kabelsteifigkeit: flexibel - mit Kabelschuh
Hauptstromkreis[ ]:[ ] Stecker 1 Leitung(en) 4...50 mm² - Kabelsteifigkeit: starr - mit Kabelschuh
Hauptstromkreis[ ]:[ ] Stecker 2 Kabel (Kabel) 4...25 mm² - Kabelsteifigkeit: starr - mit Kabelschuh

Hauptstromkreis[ ]:[ ] 9 N.m - wł Stecker - mit Schraubendreher Flach Ø 6 do Ø 8 mm
Hauptstromkreis[ ]:[ ] 9 N.m - wł Stecker Sechskant 4 mm
Steuerstromkreis : 1.2 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Flach Ø 6 mm
Steuerstromkreis : 1.2 N.m - auf Klemmen mit Schraubklemmung - mit Schraubendreher Nr. 2 Philips

20...35 ms Schließung
6...20 ms Öffnung

B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1

4 MZyklen

3600 cyc/h w <= 60 °C

Ohne integriertes Beschaltungsmodul

0.85...1.1 Uc Abbau- bei 55 °C, Wechselstrom (AC) 60 Hz
0,3...0,6 Uc Verschwinden, abgeschnitten bei 55 °C, Wechselstrom (AC) 50/60 Hz
0.8...1.1 Uc operational at 55 °C, AC 50 Hz

245 VA w 20 °C (cos ? 0.75) 60 Hz
245 VA w 20 °C (cos ? 0.75) 50 Hz

26 VA w 20 °C (cos ? 0.3) 60 Hz
26 VA w 20 °C (cos ? 0.3) 50 Hz

6...10 W w 50/60 Hz

Ausführung der Hilfskontakte (1 NO + 1 NC) entspricht IEC 60947-5-1
Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1

25...400 Hz

5 mA Signalschaltkreis

17 V Signalschaltkreis

1.5 Ms bei Aberregung zwischen Schließer- und Öffnerkontakt
1.5 Ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt

> 10 M? Signalschaltkreis
